使用單位：204分廠

資金來源：?技改費  □管理費（維修）

□研發費  □制造費（備件材料）

目的：更換1臺高效濃縮干燥機，用于L-卡內腈料液濃縮。

工藝描述：用于L-卡內腈料液料液（甲醇和水混合液）濃縮后再溶解。

執行標準（規章制度、法規）：

編號

項目

要求內容

必須/期望

URS01

設備工藝或性能要求

名稱：高效濃縮干燥器

數量: 1臺

設備主要結構或配置：

臥式濃縮蒸發設備，內含轉軸，含電氣控制箱，操作按手，消泡器，適配電機，減速機等。

主要參數：

1. 內腔凈容積：≥5000L

2.轉子布膜面積：≥14m2

3.工作轉速：13rpm（0~13轉可調）

4.工作溫度：工作內腔20～100℃，半管溫度20～160℃

5.加熱介質蒸汽160℃

6.加熱面積：≥14.5m2

7. 密封形式選用特氟人字封進行密封，甲方可提供樣品

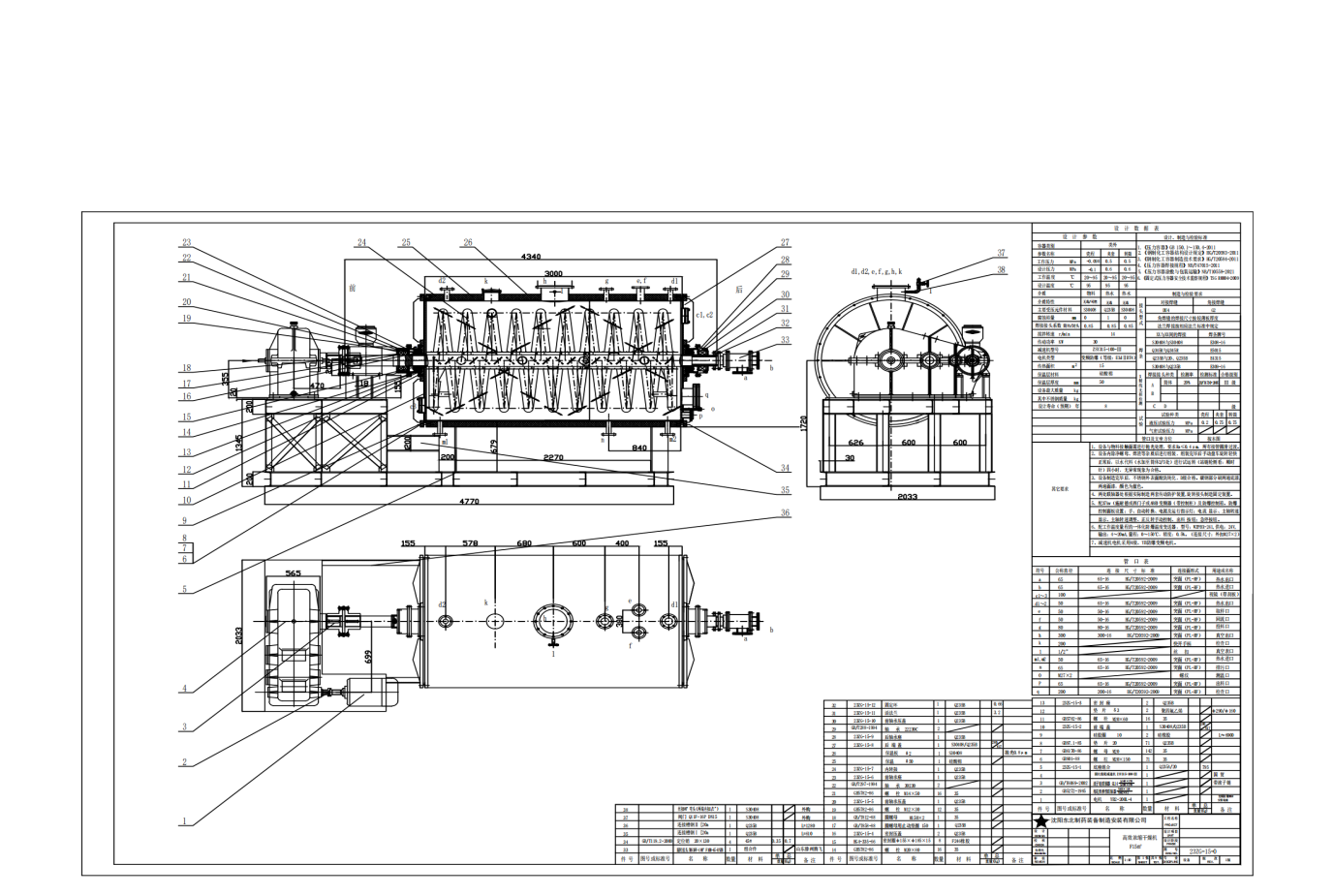

8.具體工藝孔參考附圖

9.減速機要求選用：國茂、通力、泰興等同檔次品牌。

必須

URS02

安全要求

1. 設備傳動部位應有必要的安全保護措施，防止人員受到傷害。

2. 設備任何部位不能有鋒利的邊緣和尖角。

必須

URS03

安裝區域及位置要求

?廠房?jī)?nèi)    □廠房外

□非防爆區  ?防爆區 防爆等級ExdⅡBT4

其他要求：

必須

URS04

安裝環境要求

?非潔凈區  □潔凈區 潔凈等級 D級

安裝空間：5m*2.5m*4m

溫度范圍：5-40℃

必須

URS05

電力要求

1.甲供配電為三相五線制 380V 50Hz，乙方設備需匹配。

2.是否需乙方提供控制柜：?是 □否

控制柜材質：碳鋼（表面使用防銹漆/防腐涂層/鍍鋅處理）

控制柜厚度≥2mm

3.控制柜防護等級：IP55

4.所有電線、氣管等兩端都要有線號，線號和圖紙相一致。

5.柜內附電路圖和手冊中的相一致，危險區域張貼電器安全標識。

6.電器元件觸點、端子及電纜等選用符合國標，連接可靠，導電性能良好。

7.斷路器（空氣開關）、交流接觸器、熱繼電器、按鈕等電器元件選用施耐德、西門子、ABB品牌。

8.線纜品牌選用津成、津達、艾克、江南、遠東等品牌。

9.控制柜與設備之間的連接管線采用上進線方式。

10.安裝因振動易損壞的元件時，應在元件和安裝板之間加裝橡膠墊減震。

11. 二次線截面積要求：

單股導線≥1.5mm2

多股導線≥1.0mm2

弱電回路≥0.5mm2

電流回路≥2.5mm2

保護接地線≥2.5mm2

12.所有連接導線中間不應有接頭。

13.每個電器元件的接點最多允許接兩根線;每個端子的接線點一般不宜接兩根導線,特殊情況時如果必須接兩根導線,則連接必須可靠。

14.為有效的抑制電磁波的輻射和傳導，變頻器的電機電纜必須采用屏蔽電纜，屏蔽層的電導必須至少為每相導線芯的電導的1/10。

15.其他要求：電機選用皖南、佳木斯、臥龍等或同檔次品牌

必須

URS06

設施/公用系統

1.甲供參數：

蒸汽：160℃，壓力0.5~0.65MPa

2. 是否需乙供：□是 ?否

必須

URS07

外觀及材質要求

1. 是否要求設備表面涂層色彩：?是 □否

一般情況下不銹鋼、有色金屬、非金屬、外表面包鍍鋅板設備不涂色。

端蓋：藍色PB06

支架：中灰B02

底板：中灰B02

2. 是否要求設備表面粗糙度：□是 ?否

3. 材質要求：

筒體：內表面與物料接觸全部316L不銹鋼

主軸及盤管：316L不銹鋼

伴熱管：304不銹鋼

端蓋：內表面與物料接觸316L不銹鋼

工藝孔：與物料接觸法蘭及管路316L其余304

支架及框架：碳鋼材質

4. 其他要求：無

必須

URS08

技術要求

轉子布膜面積：≥14m2

必須

URS09

控制系統要求

是否需乙方提供控制系統：□是 ?否

不涉及

URS10

儀表要求

乙方提供溫度變送器1臺，控制柜帶變頻器。

1. 儀表需便于拆裝校驗。

2. 關鍵儀表的品牌要求：

（1）溫度變送器選擇天津中環、重慶川儀、上海威爾泰等知名品牌。

（2）變頻器選擇施耐德、西門子、ABB等知名品牌。

必須

URS11

清潔要求

設備表面及內部便于清潔，物料接觸處無死角。

必須

URS12

潤滑劑要求

設備是否需加潤滑劑：?是 □否

潤滑劑類型：□食品級 ?普通

1. 乙方提供加潤滑劑點位圖和潤滑劑清單(注明品牌/型號規格等)，并推薦的潤滑劑更換周期。

2. 設備所使用的潤滑劑不可與產品進行接觸。

3. 其他要求；無

必須

URS13

文件要求

1. 乙方需編制資料交接清單，雙方交接人員確認簽字。

2. 乙方需提供2份紙版資料和1份電子版資料。

3. 乙方需提供資料明細：

?使用說明書

?維護保養手冊

□報警清單和處理辦法

?外形圖（含安裝尺寸和要求）

?備件清單和標注對應位置的圖紙

?電氣原理圖和接線圖

?驗證相關材料見URS15

□程序備份

□其他：無

必須

URS14

設備轉運要求

1.乙方需將設備運輸至甲方指定地點，應使用可靠的包裝形式以保證設備運輸安全，設備到貨拆箱時乙方必須陪同甲方人員進行拆箱,如乙方授權甲方自行拆箱,拆箱后如發現機器及零配件有任何損壞、缺少，乙方應負全責不得推諉。

2.設備卸車職責：?甲方 □乙方

3.設備吊運至安裝位置職責：?甲方 □乙方

4.設備安裝職責：

?甲方（乙方指導） □乙方

5.分體設備現場組裝職責：

□甲方（乙方指導） ?乙方

6.一次線（配電室到現場控制柜）安裝職責（材料甲供）：

?甲方 □乙方

7.二次線（現場控制柜到設備）安裝職責（材料甲/乙供）：

□甲方（乙方指導） ?乙方

8.設備調試職責：

□乙方將設備調試運行正常后交付甲方。

?乙方指導甲方進行設備調試直至運行正常。

9.是否需乙方協同甲方進行產品試生產，能夠連續穩定生產（3批）合格產品。

□是 ?否

10. 乙方負責對技術管理人員、操作人員、維修人員進行結構原理、性能、操作、維修、故障排除等基本知識的培訓，乙方需編制培訓記錄，被培訓人員需簽字確認。

必須

URS15

驗證/確認需求

1. 乙方協助甲方進行設備驗證，并提供相關技術支持，需按甲方要求配合甲方設備驗證等相關工作。

2. 乙方需提供的驗證材料:

□無

□DQ、IQ、OQ、PQ文件材料一份。

?設備在出廠前試車報告。

?主要材料的材質證明。

□其他：

3. 其他要求：無

必須

URS16

服務與維護

1. 設備質保期自終驗收合格后算起三個月。

2. 質保期內，乙方接到甲方通知后48小時內到達現場，免費為甲方維修設備，由于質量原因損壞的零部件應免費更換。

3. 乙方需提供可滿足三個月設備運行需要的易損零部件及零部件清單（包括報價）。

4. 其他要求：無。

必須

URS17

供應商確認

供應商對URS各項目要求能否滿足予以確認。

必須

URS18

節能環保要求

?無 □具體要求：

不涉及
